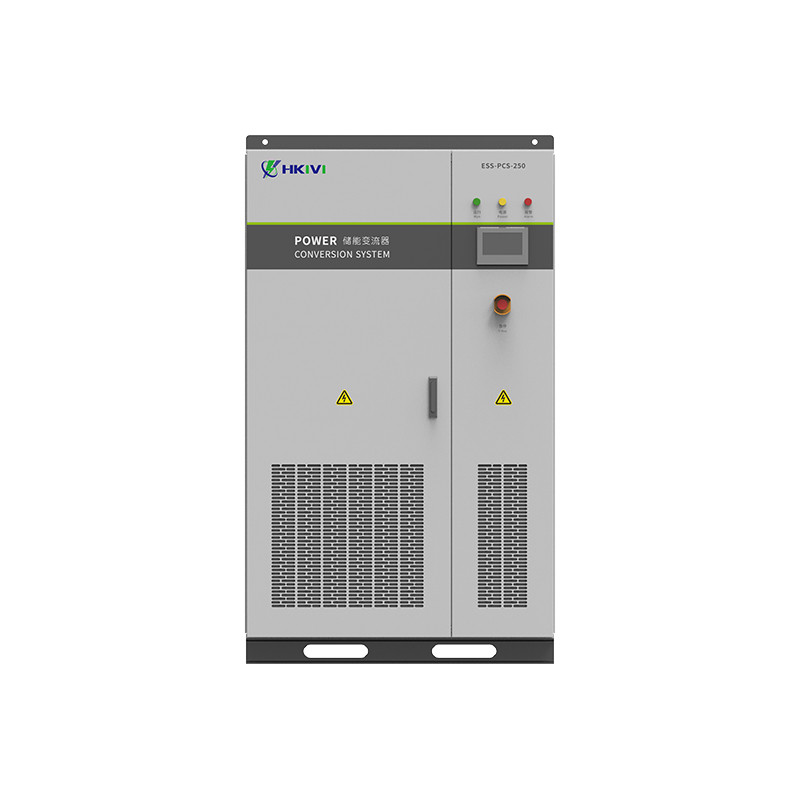

Система преобразования мощности ESS PCS-250-T Изолированный преобразователь для хранения энергии
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | HKIVI |
| Номер модели | PCS-250-T |
| Количество мин заказа | 1 комплект |
| Цена | Подлежит обсуждению |
| Упаковывая детали | Размер одной упаковки: настраиваемый |
| Время доставки | 30 рабочих дней |
| Условия оплаты | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Поставка способности | 1 комплект/месяц |
Свяжитесь я бесплатно образцы и талоны.
WhatsApp:0086 18588475571
Wechat: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Номинальная мощность | 250 кВт | Максимальная мощность | 275kVA |
|---|---|---|---|
| Максимальное напряжение тока DC | 1000 В | Максимальное течение DC | 567А |
| Диапазон напряжения батареи | 500 ~ 900 В | Расклассифицированное напряжение на сетке | 400В,3В+Н+ПЕ |
| Диапазон напряжения сети | -15%~10% | Максимальный переменный ток | 400A |
| Номинальная частота сети | 50 Гц | THDi (номинальная мощность) | <3% |
| Регулируемый диапазон коэффициента мощности | -1 ~ 1 | Режим изоляции | Изоляция трансформатора |
| Продолжительность службы | 20 лет | Размеры (w * h * d) | 1200*2000*700 мм |
| Вес | 1350 кг | ||
| Выделить | Изолированный энергосберегающий преобразователь,Система преобразования мощности ESS PCS-250-T |
||
Характер продукции
Система преобразования мощности ESS PCS-250-T Изолированный преобразователь для хранения энергии
А.Система преобразования мощности (PCS)является центральным компонентом электротехники питания, предназначенным для эффективного преобразования и управления формой энергии.
-
Двустороннее преобразование энергии: Бесшовная трансформация постоянного тока и постоянного тока (например, взаимодействие батареи и сети)
-
Динамическое регулирование: Управление напряжением, частотой и коэффициентом мощности в режиме реального времени (соответствует стандарту IEEE 1547)
-
Интеграция системы: Интеллектуальный интерфейс между возобновляемыми источниками энергии, хранилищами и сетью
2. Техническая архитектура
2.1 Основные подсистемы
| Модуль | Функция | Ключевые технологии |
|---|---|---|
| Преобразователь мощности | Преобразование AC/DC или DC/AC (топологии: 2-уровневые, 3L-NPC, MMC) | Устройства SiC/GaN с низкой индуктивностью |
| Система управления | Исполняет алгоритмы MPC с ответами <1 мс | RTOS, управление FPGA |
| Система защиты | Сверх/ниже напряжения/частоты, антиостров (соответствует UL 1741 SA) | Валидация аппаратного обеспечения в цикле (HIL) |
| Термоуправление | Поддерживает температуру соединения < 125°C (охлаждение жидкостью/воздухом) | Конструкция, оптимизированная для CFD |
2.2 Показатели производительности
-
Эффективность: 97-99% (взвешенные по ЦИК)
-
ТГД: < 3% при полной нагрузке
-
Скорость ответа:
-
Ответ на шаговую нагрузку: < 10 мс (0-100%)
-
Регулирование частоты: ± 0,5 Гц (режим сетки)
-
-
3. Приложения
3.1 Интеграция возобновляемых источников
-
ПВ/Сглаживание ветра: уменьшает колебания мощности ±15%/мин (IEC 61400-21)
-
Виртуальный синхронный генератор (VSG): обеспечивает эмуляцию инерции (соотношение амортизации: 0,5-2,5 регулируемое)
-
3.2 Системы хранения энергии
-
Управление батареей:
-
Точность перехода CC/CV: ±0,5%
-
Ошибка оценки SOC: < 2% (фильтр Калмана)
-
-
Услуги сети:
-
Ответ на первичную частоту: <2 с активации (требования PJM)
-
Поддержка VAR: диапазон коэффициента мощности ± 0,95
-
-
3.3 Промышленность и специальность
-
Микросети: способность к черному запуску (скорость разряда 0,2C)
-
Быстрая зарядка электромобилей:
-
Архитектура с жидкостным охлаждением 350 кВт
-
Эффективность 95% @30-100% нагрузки
-
-
Морская энергетика:
-
Сертификат DNV-GL
-
< 5% THD (IEEE 519-2014)
-
